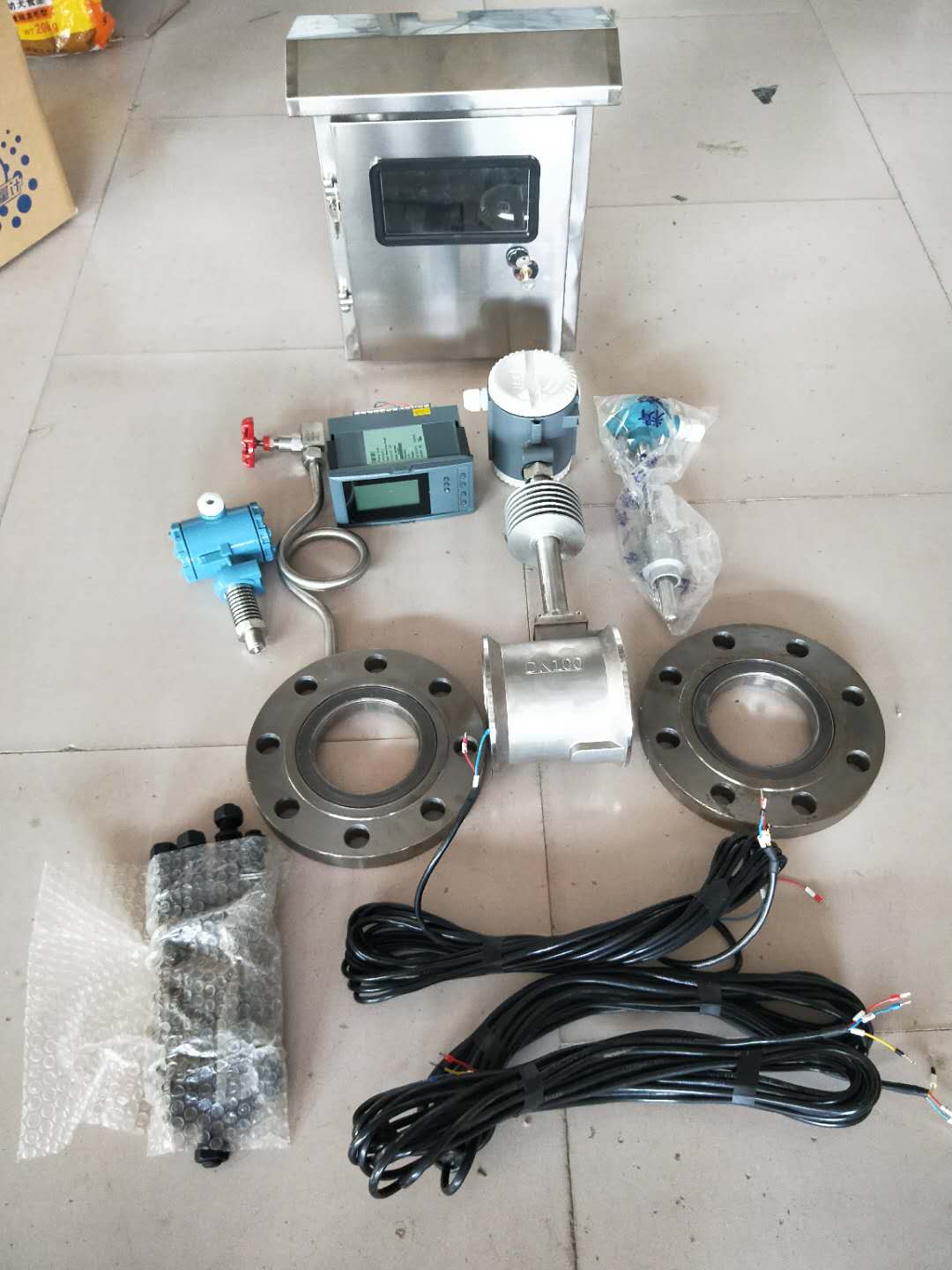

分体显示温压补偿涡街流量计

分体显示温压补偿涡街流量计

所属类别:涡街流量计
产品描述:分体显示温压补偿涡街流量计
销售/服务范围:
相关标签:
  • 涡街流量计
  • 分体显示涡街流量计
  • 温压补偿涡街流量计
产品详情

  分体显示温压补偿涡街流量计是根据卡门(Karman)涡街原理测量气体、蒸汽或液体的体积流量、标况的体积流量或质量流量的体积流量计,并可作为流量变送器应用于自动化控制系统中。

该仪表采用先进的差动技术,配合隔离、屏蔽、滤波等措施,克服了同类产品抗震性差、小信号数据紊乱等问题,并采用了独特的传感器封装技术和防护措施,保证了产品的可靠性。产品有基本型和复合型两种型式;复合型可同时实现温度、压力、流量的测量。每种型式都有整体、分体结构,以适应不同的安装环境。


  分体显示温压补偿涡街流量计产品特点:

检测元件不接触流体,可靠性高,介质适应性强

无可动部件,耐磨损,结构牢固、简单

良好的抗震性能

允许工作温度范围宽,-40~+350

测量范围宽,准确度高

脉冲信号输出或二线制420mA电流信号输出

分体显示温压补偿涡街流量计基本参数:



测量介质



液体、气体、蒸汽(单相介质或可以认为是单相介质)

饱和蒸汽在干度≥85%时,可以认为是单相介质

介质温度

-40~+350

介质压力

1.6MPa     2.5MPa   4.0MPa(压力4.0MPa以上,需特殊定做)

准确度

1.0  1.5

量程比

18~130(参比标况下空气)  18~140(参比常温水)

流量范围

液体0.4~7.0m/s     气体4.0~60.0m/s     蒸汽5.0~70.0m/s



Φ25Φ40 Φ50Φ65Φ80 Φ100Φ125Φ150 Φ200 Φ250 Φ300



1Crl8Ni9Ti

雷诺数

正常2x104~7x106

阻力系数

Cd2.6

允许振动加速度

0.2g

防护等级

IP65

防爆等级

(ia)   CT6



环境条件



环境温度

-40~+55(非防爆场所)   -20~+55(防爆场所)

相对湿度

85

大气压力

86~106kPa



供电电源



非防爆型

脉冲型

+12VDC      20mA

电流型

+24VDC      20mA





频率脉冲信号2~3000Hz  低电平≤1V  高电平≥6V

二线制4~20mA信号(隔离输出)   负载≤500Ω
