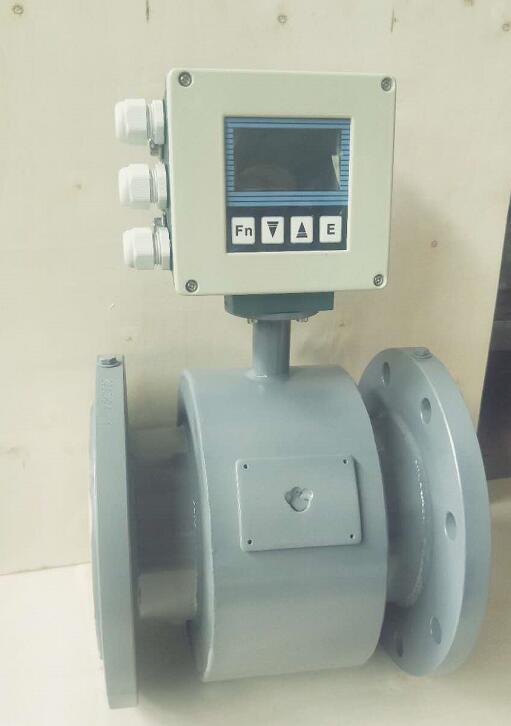

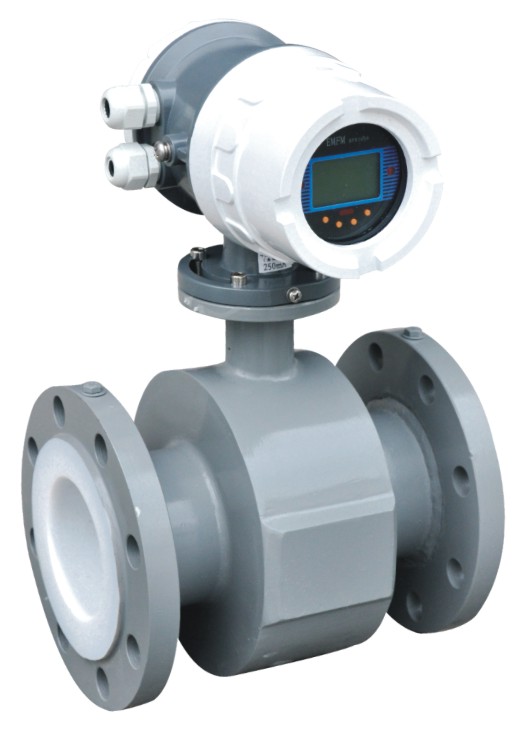

一体式智能型电磁流量计

一体式智能型电磁流量计

所属类别:电磁流量计
产品描述:智能型电磁流量计是一种高***度、高可靠性的流量计。用于测量封闭管道中导电液体和浆液的体积流量,广泛应用于电力、石油、化工、煤炭、冶金、矿产、造纸、供排水、食品、医药等行业。
销售/服务范围:
相关标签:
  • 电磁流量计
  • 一体式电磁流量计
  • 流量计
  • 智能型电磁流量计
产品详情

概述
智能型电磁流量计是一种高***度、高可靠性的流量计。用于测量封闭管道中导电液体和浆液的体积流量,广泛应用于电力、石油、化工、煤炭、冶金、矿产、造纸、供排水、食品、医药等行业。

电磁流量计特点:

1、测量***度不受流体密度、粘度、温度、压力和电导率变化的影响。

2、测量管内无阻碍流动部件、无压损、直管段要求较低。

3、转换器采用液晶背光式显示、可使直射阳光下或暗室内的读数变得容易。

4、通过红外线触摸按键设定参数,在恶劣的环境下不打开转换器的盖板也可以安全地进行设定。

5、流量计为双向测量系统,内装三个积算器:正向总量、反向总量及差值总量,可显示正、反向流量,并具有多种输出:电流、脉冲、数字通讯、hart。

6转换器具有自认断报警 输出、空负载检测报警输出、流量上下限报警输出、批处理控制等功能。

7、不仅可用于一般的过程检测,还适用于矿浆、纸浆及糊状液的测量。

8、高压电磁流量计传感器采用pfa加网衬里技术,耐高压、抗负压,专门应用于石化、矿产等行业。

9、防爆型仪表可用于相应的防爆场所。

测量原理:

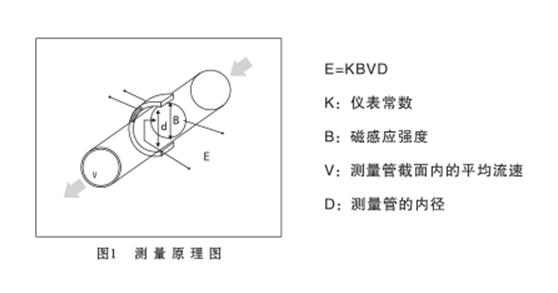

测量原理是基于法拉第电磁感应定律。即:导电液体在磁场中作切割磁力线运动时,导体中产生感应电动势,e为

测量流量时,流体流过垂直于流动方向的磁场。导电性液体的流动感应出一个与平均流速(即体积流量)成正比的电压信号。其感应电压信号通过两个与液体直接接触的电极检出,并通过电缆线传送至放大器,然后转换成统一电流输出信号。



中文智能转换器



特点及适用范围:

中英文显示智能转换器采用16位嵌入式微处理器。全数字量处理,具有双向流量测量功能,瞬时流量和正、反向累积量及差值积算量,用于测量清水、污水、酸、碱、盐溶液或液固两相流体等导电介质的体积流量。

技术性能参数:

主电源:ac220v50hz/dc24v/3.6v

功率消耗:<15w(和传感器配套功耗)

显示与按键:中英文显示,可显示瞬时流量、累积流量以及报警显示(励磁开路报警、空管报警、流量超限报警)。4个薄膜轻触式开头,用于数据设定。

计数器:正向总量,反向总量

输出信号:

1、 模拟输出:(1)双向两路,全隔离0~10ma/4~20ma

(2)负载电阻:0~10ma时,0~1.5kω;4~20ma时,0~750ω

2、频率输出:正向和反向流量输出,输出频率上限可在1~5000hz内设。带光电隔离的晶体管集电极开路双向输出。外接电源不大于35v,导通时集电极***电流为50ma.

3、报警输出:两路带光电隔离的晶体管集电极开路报警输出。外接电源不大于35v,导通时集电极***电流为250ma。报警状态:流体空管、励磁断线、流量超限

4、脉冲输出:正向和反向流量输出,输出脉冲上限可达5000cp/s。脉冲当量为0.0001~1.0m3/p。脉冲宽度自动设置为20ms或方波。带光电隔离的晶体管集电极开路输出。外接电源不大于35v,导通时集电极***电流为50ma。

配套精度:示值的±0.5%,可选示值的±0.3%或±0.2%

阻尼时间常数:连续变量从0~100s(90%)时间分档可选。

通讯:可选rs232c或rs485串行通讯接口、hart通讯协议,具有防雷击保护。

失电:仪表内部设计有不掉电时钟,能存储16次掉电记录(10年)

防护等级:ip65

防爆标志:exd[ia]iallct5


电磁流量传感器

电磁流量传感器技术性能参数:

公称通径:dn6mm~dn3000mm

公称压力:0.6~4.0mpa(特殊压力可定制)

精度:示值的±0.5%,可选示值的±0.3%或±0.2%

衬里材料:聚氯丁橡胶,聚氨酯橡胶,聚硅氟橡胶,PTFEF46,PFA
电极材料:sus316、哈氏合金c、钛、钽、铂/铱合金、不锈钢涂覆碳化钨

介质温度:一体型 -20℃~+70℃

分体型 聚氯丁橡胶,聚氨酯衬里,聚硅氟橡胶衬里,

ptfe衬里,pfa衬里,f46衬里 -20℃~+160℃

环境温度:-25℃~+60℃

环境湿度:5~100%rh(相对湿度)

介质电导率:≥20μ s/m

测量范围:1500:1流速设定<15s/m

结构形式:一体型、分体型、沉浸型、防爆型

防护等级:ip65、ip67、ip68可选

防爆标志:exmd ii t4

产品标准:jb/t9248-1999电磁流量计
